沃茈閥門（上海）有限公司生產銷售的Z941H電動法蘭閘閥廣泛適用于石油化工，火力發電廠等油品、水蒸氣管路上作接通或截斷管路中介質的啟閉裝置。
一、Z941H電動法蘭閘閥特點
（1）流動阻力小。閥體內部介質通道是直通的，介質成直線流動，流動阻力小。
（2）啟閉時較省力。是與截止閥相比而言，因為無論是開或閉，閘板運動方向均與介質流動方 向相垂直。
（3）高度大，啟閉時間長。閘板的啟閉行程較大，降是通過螺桿進行的。
（4）水錘現象不易產生。原因是關閉時間長。
（5）介質可向兩側任意方向流動，易于安裝。閘閥通道兩側是對稱的。
（6）結構長度(系殼體兩連接端面之間的距離)較小。
（7）密封面易磨損，影響使用壽命。啟閉時，閘板與閥座兩個密封面相互摩擦滑動，要介質壓力作用下易產生擦傷磨損，影響密封性能，縮短使用壽命。
（8）價格較貴。接觸密封面較多，加工較復雜，特別是閘板座上的密封面不易加工，而且零件較多。
（9）形體簡單 , 結構長度短，制造工藝性好，適用范圍廣。
（10）結構緊湊，閥門剛性好，通道流暢，流阻數小，密封面采用不銹鋼和硬質合金，使用壽命長，采用ptfe填料，密封可靠，操作輕便靈活。
二、Z941H電動法蘭閘閥特點-性能規范
型號 | 公稱壓力 | 實驗壓力 | 工作溫度(℃) | 適用介質 | ||
強度水 | 密封（水）空氣 | 低壓密封空氣 | ||||
z41h-16c | 1.6 | 2.4 | 1.8 | 0.6 | ≤425 | 硝酸類 |
z41w-25p(r) | 2.5 | 3.8 | 2.8 | 0.6 | ≤200 | 醋酸類 |
z41w-40p(r) | 4.0 | 6.0 | 4.4 | 0.6 | ≤200 | 硝酸類 |
z41w-64p(r) | 6.4 | 9.6 | 7.0 | 0.6 | ≤200 | 醋酸類 |
三、Z941H電動法蘭閘閥特點-主要零件材質
閥體/閥蓋 | zgicr18ni9ti | zg00cr18ni10 | zg1cr18ni12m02ti | zg00cr17ni14m02 | wcb |
零件名稱 | zgicr18ni9tit系列 | zg00cr18ni10系列 | zg1cr18ni12m02ti系列 | zg00cr17ni14m02系列 | wcb系列 |
閘板 | zgicr18ni9ti | zg00cr18ni10 | zg1cr18ni12m02ti | zg00cr17ni14m02 | 1cr13 |
閥桿 | 1cr18ni9ti | 00cr18ni10 | 1cr18ni12m02ti | 00cr17ni14m02 | 1cr13 |
填料 | ptfe編織 | ptfe編織 | ptfe編織 | ptfe編織 | 石墨 |
墊片 | 304l＋ptfe | 304l＋ptfe | 316＋ptfe | 316l＋ptfe | 石墨 |
壓蓋 | zgicr18ni9ti | zg00cr18ni10 | zg1cr18ni12m02ti | zg00cr17ni14m02系列 | wcb |
填料壓環 | 1cr18ni9ti | 00cr18ni10 | 1cr18ni12m02ti | 00cr17ni14m02 | 1cr13 |
螺栓 | 1cr17ni2 | 1cr17ni2 | 1cr17ni2 | 1cr17ni2 | 35crmoa |
螺母 | 1cr18ni9ti | 1cr18ni9ti | 1cr18ni9ti | 1cr18ni9ti | 45 |

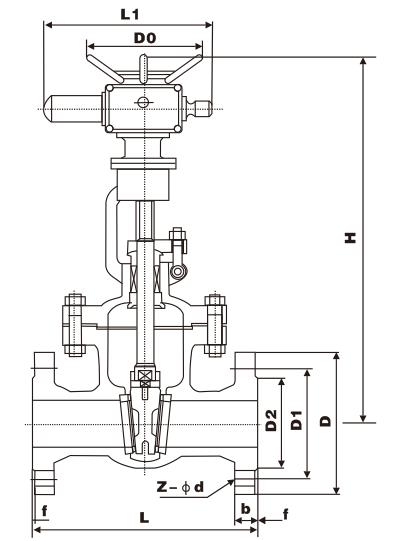

四、Z941H電動法蘭閘閥特點主要外形尺寸及重量
| 公稱壓力 pn(mpa) | 通徑 dn(mm) | l | d | d1 | d2 | b | z-?d | d3 | h | h1 | d0 | 重量 (kg) |
| 1.6 | 40 | 240 | 150 | 110 | 88 | 20 | 4-?17.5 | 164 | 602 | 602 | 300 | 68 |
| 50 | 250 | 165 | 125 | 102 | 20 | 4-?17.5 | 164 | 610 | 610 | 300 | 69 | |
| 65 | 270 | 185 | 145 | 122 | 20 | 4-?17.5 | 164 | 612 | 612 | 300 | 80 | |
| 80 | 280 | 200 | 160 | 133 | 20 | 8-?17.5 | 195 | 690 | 690 | 300 | 83 | |
| 100 | 300 | 220 | 180 | 158 | 20 | 8-?17.5 | 220 | 833 | 833 | 300 | 94 | |
| 125 | 325 | 250 | 210 | 184 | 22 | 8-?17.5 | 268 | 867 | 876 | 300 | 125 | |
| 150 | 350 | 285 | 240 | 212 | 24 | 8-?22 | 280 | 958 | 958 | 300 | 160 | |
| 200 | 400 | 340 | 295 | 268 | 26 | 12-?22 | 370 | 1096 | 1096 | 300 | 225 | |
| 250 | 450 | 405 | 355 | 320 | 30 | 12-?26 | 460 | 1244 | 1244 | 300 | 348 | |
| 300 | 500 | 460 | 410 | 370 | 30 | 12-?26 | 530 | 1430 | 1474 | 400 | 485 | |
| 350 | 550 | 520 | 470 | 430 | 34 | 16-?26 | 610 | 1565 | 1663 | 400 | 696 | |
| 400 | 600 | 580 | 525 | 482 | 36 | 16-?30 | 710 | 1735 | 1886 | 400 | 1000 | |
| 500 | 700 | 715 | 650 | 585 | 44 | 20-?33 | 5860 | 1961 | 2181 | 400 | 1064 |
