一、Z941H 大口徑電動閘閥主要用途
沃茈閥門（上海）有限公司生產銷售的 Z941H大口徑電動閘閥適用于公稱壓力pn1.6～16.0mpa,工作溫度≤-29℃～550℃的石油、化工、水力、火力電站各種系統的管路上，切斷或接通管路介質。適用介質為：水、油品、蒸氣、及酸、堿、氨、尿素、含硫天然氣等。操作方式有：手動、齒輪傳動、電動、氣動等。
二、Z941H 大口徑電動閘閥應用規范
設計與制造 | gb/t12234 | |
|---|---|---|
| 連接端尺寸 | 結構長度 | gb/t12221 |
| 法蘭尺寸 | jb79 | |
| 檢驗與試驗 | jb/t9092 | |
| 材 料 | 碳鋼 | gb/t12229 |
| 不銹鋼 | gb/t12230 | |
| 標 志 | gb/t12220 | |
| 供 貨 | jb/t7928 | |
三、Z941H 大口徑電動閘閥結構與特點
6、可采用各種配管法蘭標準及法蘭密封面形式，滿足各種工程需要及用戶要求。
四、Z941H 大口徑電動閘閥主要零件材料及主要用途
| 閥體 | 閥蓋 | 閥板 | 閥座 | 閥桿 | 填料 | 適用介質 | 適用溫度 (≤℃) |
|---|---|---|---|---|---|---|---|
| wcb | wcb+d507mo | d577 | 2crl3 | 柔性石墨 | 水、油品、蒸汽 | 425 | |
| zglcr5mo | zglcr5m0+ stellite12 | 1crl8ni9+ stellite6 | 25cr2m01va | 柔性石墨 | 水、油品、蒸汽 | 550 | |
| zglcrl8ni9ti | 1crl7ni2 | 1crl8ni9+ stellite6 | 1crl8ni9ti | ptfe | 硝酸類、堿類 | 200 | |
| zg00crl7nil4m02 | 316l+ stellite12 | 316l+stel1ite6 | 316l | ptfe | 尿素、甲銨液、磷酸 | 200 | |

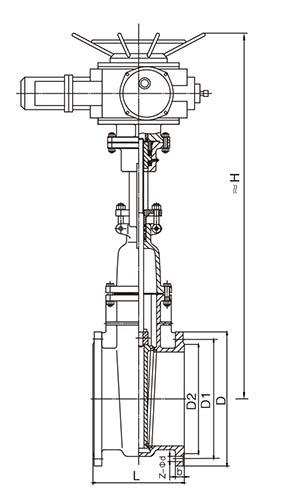

五、Z941H 大口徑電動閘閥主要外形尺寸
| 凸面法蘭 rf z940h z940y z940w z940f z941h z941y z941w z941f 16c 16p 16r 16i | 1.6mpa | ||||||||
| dn | l | d | d1 | d2 | b | z-φd | h | 電裝型號 | |
| 40 | 200 | 145 | 110 | 85 | 16 | 4-φ18 | 595 | dzw10 | |
| 50 | 250 | 160 | 125 | 100 | 16 | 4-φ18 | 653 | dzw10 | |
| 65 | 265 | 180 | 145 | 120 | 18 | 4-φ18 | 665 | dzw10 | |
| 80 | 280 | 195 | 160 | 135 | 20 | 8-φ18 | 725 | dzw15 | |
| 100 | 300 | 215 | 180 | 155 | 20 | 8-φ18 | 787 | dzw20 | |
| 125 | 325 | 245 | 210 | 185 | 22 | 8-φ18 | 934 | dzw20 | |
| 150 | 350 | 280 | 240 | 210 | 24 | 8-φ23 | 955 | dzw20 | |
| 200 | 400 | 335 | 295 | 265 | 26 | 12-φ23 | 1105 | dzw30 | |
| 250 | 450 | 405 | 335 | 320 | 30 | 12-φ25 | 1343 | dzw30 | |
| 300 | 500 | 460 | 410 | 375 | 30 | 12-φ25 | 1516 | dzw45 | |
| 350 | 550 | 520 | 470 | 435 | 34 | 16-φ25 | 1678 | dzw90 | |
| 400 | 600 | 580 | 525 | 485 | 36 | 16-φ30 | 1849 | dzw120 | |
| 450 | 650 | 640 | 585 | 545 | 40 | 20-φ30 | 1937 | dzw120 | |
| 500 | 700 | 705 | 650 | 608 | 44 | 20-φ34 | 2234 | dzw180 | |
| 600 | 800 | 840 | 770 | 718 | 48 | 20-φ41 | 2432 | dzw250 | |
| 700 | 900 | 910 | 840 | 788 | 50 | 24-φ41 | 2489 | dzw250 | |
| 800 | 1000 | 1020 | 950 | 898 | 52 | 24-φ41 | 2643 | dzw350 | |
| 900 | 1100 | 1120 | 1050 | 998 | 54 | 28-φ41 | 2935 | dzw500 | |
| 1000 | 1200 | 1255 | 1170 | 1100 | 56 | 28-φ48 | 3410 | dzw500 | |
| 1200 | 1300 | 1485 | 1390 | 1325 | 58 | 32-φ54 | 3850 | dzw500 | |
