沃茈閥門（上海）有限公司生產銷售的PZ673H氣動刀閘閥是生產過程控制閥門的重要品種之一。通過配用電磁閥可完成開關控制，配用電氣閥門定位器也可完成調節控制。用戶可根據實際需要選配。主體采用鑄鋼、不銹鋼等。它特別適合造紙行業、化工、煤炭、污水、制糖等行業。
| 連接方式 | 對夾式、凸耳式 |
| 氣缸形式 | 雙作用 |
| 控制方式 | 開關型、調節型 |
| 氣源壓力 | 雙作用:4~8bar、單作用:5~8bar |
| 介質溫度 | w1:-40～180 w2:-40～180 w3:-30～425 w4：-40～425 |
二、PZ673H氣動刀閘閥閥門特點
1、閥門采用整體式設計，流體阻力小，操作靈活方便。
2、手動刀閘閥螺桿傳動采用雙平面軸承設計，使得傳動摩擦力大大減少，從而閥門開啟輕便順暢。
3、刀閘閥密封座采用可動式密封，且采用o形圈預緊提供預緊力使密封座緊貼閥瓣，泄露量大大減少，對在長期使用中密封副的磨損有自動補償功能提高了使用壽命。
4、固定導向爪，無凹槽設計，不易引起介質積存或卡阻。
5、閥座可根據介質和工況的需要，選擇金屬硬密封或軟密封：閘板采用表面鍍鉻或離子氮化處理，使閘板更耐磨，密封面使用壽命更長；軟密封可選ptfe閥座或增強ptfe閥座或三元乙丙、丁晴橡膠，密封性好，耐腐蝕。
6、介質適應范圍廣：良好的密封性能和經濟實用性強，操作可手動、氣動、電動，實用范圍非常廣。
三、PZ673H氣動刀閘閥適應工況
刀型氣動閘閥是工業自動化控制系統中的重要執行機構，可遠距離集中控制能滿足計算機程控的需要；如今在石油化工、燃?xì)庠O(shè)備、核工業、電力裝備、環保水處理、暖通空調、鋼鐵冶金、工業窯爐、罐裝設備、釀酒設備、干燥設備、真空設備、表面處理、生物制藥、食品機械、紡織印染、造紙等行業中得到廣泛的使用。

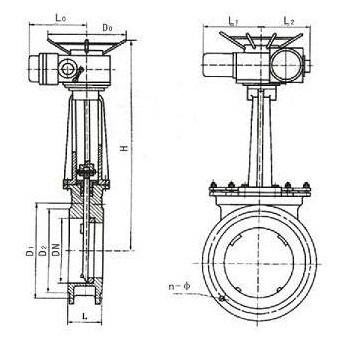

四、PZ673H氣動刀閘閥主要外形及連接尺寸
| mpa | dn | l | d1 | d2 | h | n-m | mpa | dn | l | d1 | d2 | h | n-m |
| 0.6mpa | 50 | 48 | 90 | 110 | 335 | 4-m12 | 1.0mpa | 50 | 48 | 100 | 125 | 335 | 4-m16 |
| 65 | 48 | 110 | 130 | 363 | 4-m12 | 65 | 48 | 120 | 145 | 363 | 4-m16 | ||
| 80 | 51 | 125 | 150 | 395 | 4-m16 | 80 | 51 | 135 | 160 | 395 | 4-m16 | ||
| 100 | 51 | 145 | 170 | 465 | 4-m16 | 100 | 51 | 155 | 180 | 465 | 8-m16 | ||
| 125 | 57 | 175 | 200 | 530 | 8-m16 | 125 | 57 | 185 | 210 | 530 | 8-m16 | ||
| 150 | 57 | 200 | 225 | 630 | 8-m16 | 150 | 57 | 210 | 240 | 630 | 8-m20 | ||
| 200 | 70 | 255 | 280 | 750 | 8-m16 | 200 | 70 | 265 | 295 | 750 | 8-m20 | ||
| 250 | 70 | 310 | 335 | 900 | 12-m16 | 250 | 70 | 320 | 350 | 900 | 12-m20 | ||
| 300 | 76 | 362 | 395 | 1120 | 12-m20 | 300 | 76 | 368 | 400 | 1120 | 12-m20 | ||
| 350 | 76 | 412 | 445 | 1260 | 12-m20 | 350 | 76 | 428 | 460 | 1260 | 16-m20 | ||
| 400 | 89 | 462 | 495 | 1450 | 16-m20 | 400 | 89 | 482 | 515 | 1450 | 16-m22 | ||
| 450 | 89 | 518 | 550 | 1600 | 16-m20 | 450 | 89 | 532 | 565 | 1600 | 20-m22 | ||
| 500 | 114 | 568 | 600 | 1800 | 16-m20 | 500 | 114 | 585 | 620 | 1800 | 20-m22 | ||
| 600 | 114 | 670 | 705 | 2300 | 20-m22 | 600 | 114 | 685 | 725 | 2300 | 20-m27 | ||
| 700 | 127 | 775 | 810 | 2500 | 24-m22 | 700 | 127 | 800 | 840 | 2500 | 24-m27 | ||
| 800 | 127 | 880 | 920 | 2800 | 24-m27 | 800 | 127 | 898 | 950 | 2800 | 24-m30 | ||
| 900 | 154 | 980 | 1020 | 3100 | 27-m27 | 900 | 154 | 1005 | 1050 | 3100 | 28-m30 | ||
| 1000 | 165 | 1080 | 1120 | 3400 | 28-m27 | 1000 | 165 | 1115 | 1160 | 3400 | 28-m30 | ||
| 1200 | 190 | 1295 | 1340 | 3600 | 32-m30 | 1200 | 180 | 1325 | 1380 | 3600 | 32-m36 |
一、PZ673H氣動刀閘閥基本信息
沃茈閥門（上海）有限公司生產銷售的PZ673H氣動刀閘閥是生產過程控制閥門的重要品種之一。通過配用電磁閥可完成開關控制，配用電氣閥門定位器也可完成調節控制。用戶可根據實際需要選配。主體采用鑄鋼、不銹鋼等。它特別適合造紙行業、化工、煤炭、污水、制糖等行業。
| 連接方式 | 對夾式、凸耳式 |
| 氣缸形式 | 雙作用 |
| 控制方式 | 開關型、調節型 |
| 氣源壓力 | 雙作用:4~8bar、單作用:5~8bar |
| 介質溫度 | w1:-40～180 w2:-40～180 w3:-30～425 w4：-40～425 |
二、PZ673H氣動刀閘閥閥門特點
1、閥門采用整體式設計，流體阻力小，操作靈活方便。
2、手動刀閘閥螺桿傳動采用雙平面軸承設計，使得傳動摩擦力大大減少，從而閥門開啟輕便順暢。
3、刀閘閥密封座采用可動式密封，且采用o形圈預緊提供預緊力使密封座緊貼閥瓣，泄露量大大減少，對在長期使用中密封副的磨損有自動補償功能提高了使用壽命。
4、固定導向爪，無凹槽設計，不易引起介質積存或卡阻。
5、閥座可根據介質和工況的需要，選擇金屬硬密封或軟密封：閘板采用表面鍍鉻或離子氮化處理，使閘板更耐磨，密封面使用壽命更長；軟密封可選ptfe閥座或增強ptfe閥座或三元乙丙、丁晴橡膠，密封性好，耐腐蝕。
6、介質適應范圍廣：良好的密封性能和經濟實用性強，操作可手動、氣動、電動，實用范圍非常廣。
三、PZ673H氣動刀閘閥適應工況
刀型氣動閘閥是工業自動化控制系統中的重要執行機構，可遠距離集中控制能滿足計算機程控的需要；如今在石油化工、燃?xì)庠O(shè)備、核工業、電力裝備、環保水處理、暖通空調、鋼鐵冶金、工業窯爐、罐裝設備、釀酒設備、干燥設備、真空設備、表面處理、生物制藥、食品機械、紡織印染、造紙等行業中得到廣泛的使用。
四、PZ673H氣動刀閘閥主要外形及連接尺寸
| mpa | dn | l | d1 | d2 | h | n-m | mpa | dn | l | d1 | d2 | h | n-m |
| 0.6mpa | 50 | 48 | 90 | 110 | 335 | 4-m12 | 1.0mpa | 50 | 48 | 100 | 125 | 335 | 4-m16 |
| 65 | 48 | 110 | 130 | 363 | 4-m12 | 65 | 48 | 120 | 145 | 363 | 4-m16 | ||
| 80 | 51 | 125 | 150 | 395 | 4-m16 | 80 | 51 | 135 | 160 | 395 | 4-m16 | ||
| 100 | 51 | 145 | 170 | 465 | 4-m16 | 100 | 51 | 155 | 180 | 465 | 8-m16 | ||
| 125 | 57 | 175 | 200 | 530 | 8-m16 | 125 | 57 | 185 | 210 | 530 | 8-m16 | ||
| 150 | 57 | 200 | 225 | 630 | 8-m16 | 150 | 57 | 210 | 240 | 630 | 8-m20 | ||
| 200 | 70 | 255 | 280 | 750 | 8-m16 | 200 | 70 | 265 | 295 | 750 | 8-m20 | ||
| 250 | 70 | 310 | 335 | 900 | 12-m16 | 250 | 70 | 320 | 350 | 900 | 12-m20 | ||
| 300 | 76 | 362 | 395 | 1120 | 12-m20 | 300 | 76 | 368 | 400 | 1120 | 12-m20 | ||
| 350 | 76 | 412 | 445 | 1260 | 12-m20 | 350 | 76 | 428 | 460 | 1260 | 16-m20 | ||
| 400 | 89 | 462 | 495 | 1450 | 16-m20 | 400 | 89 | 482 | 515 | 1450 | 16-m22 | ||
| 450 | 89 | 518 | 550 | 1600 | 16-m20 | 450 | 89 | 532 | 565 | 1600 | 20-m22 | ||
| 500 | 114 | 568 | 600 | 1800 | 16-m20 | 500 | 114 | 585 | 620 | 1800 | 20-m22 | ||
| 600 | 114 | 670 | 705 | 2300 | 20-m22 | 600 | 114 | 685 | 725 | 2300 | 20-m27 | ||
| 700 | 127 | 775 | 810 | 2500 | 24-m22 | 700 | 127 | 800 | 840 | 2500 | 24-m27 | ||
| 800 | 127 | 880 | 920 | 2800 | 24-m27 | 800 | 127 | 898 | 950 | 2800 | 24-m30 | ||
| 900 | 154 | 980 | 1020 | 3100 | 27-m27 | 900 | 154 | 1005 | 1050 | 3100 | 28-m30 | ||
| 1000 | 165 | 1080 | 1120 | 3400 | 28-m27 | 1000 | 165 | 1115 | 1160 | 3400 | 28-m30 | ||
| 1200 | 190 | 1295 | 1340 | 3600 | 32-m30 | 1200 | 180 | 1325 | 1380 | 3600 | 32-m36 |
