一、Z41F46襯氟閘閥產品用途

沃茈閥門（上海）有限公司生產銷售的Z41F46襯氟閘閥專用于控制強腐蝕性介質，閥體內腔表面覆有可供選擇的各種氟塑料，適用于不同工作溫度和流體管路，具有強度高、耐腐蝕性能好的特點。

二、Z41F46襯氟閘閥測試

襯里層：電火花檢測
實驗與檢驗按gb/t13927標準
公稱壓力：pn閥體：pn×1.5 密封：pn×1.1

三、Z41F46襯氟閘閥主要零件材料

閥體：鑄鐵、碳鋼、不銹鋼、低碳不銹鋼 閥蓋：鑄鐵、碳鋼、不銹鋼、低碳不銹鋼
襯里：氟塑料 閥板：碳鋼完全包覆氟塑料 支架：碳鋼
閥桿：2cr13 1cr18ni9,部分包覆氟塑料 手輪：鑄鐵、碳鋼

部件列表

1、閥體2、閥蓋3、閥體襯里4、閘板5、閥桿6、支架7、手輪
注：表中l(wèi)值dn≤32按jb97 pn4.0mpa.dn≥40按gb12221長系列。

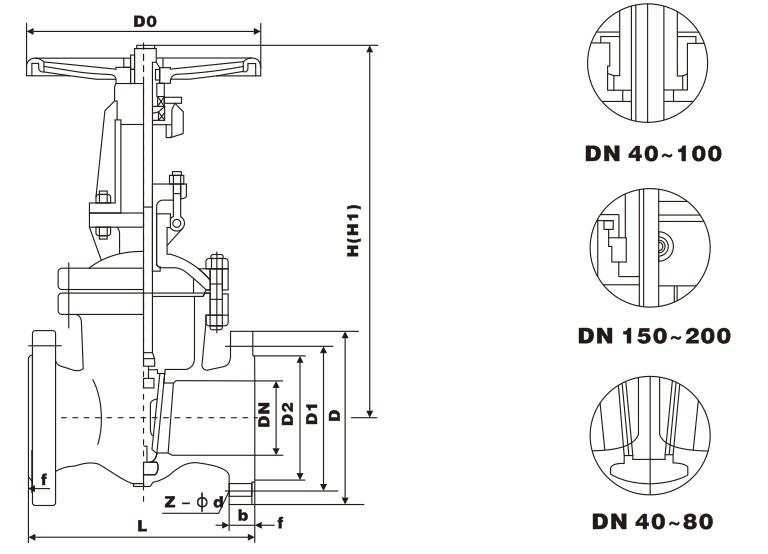

四、Z41F46襯氟閘閥主要外形尺寸

一、Z41F46襯氟閘閥產品介紹：

沃茈閥門（上海）有限公司生產銷售的Z41F46襯氟閘閥產品是一種帶見的啟閉閥門，利用兩側面密封呈楔狀的閘板來接通或截斷管路中介質，楔式閘閥不允許微量開啟在管路中作節流裝置用，以免因高速流動的介質沖蝕而加快密封面的損壞。fep(f46)、pctfe(f3)襯氟閘閥適用在-20℃~150℃的各種濃度的王水、酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，fep襯氟閥門還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。

Z41F46襯氟閘閥采用的密封副為fep或其它材料組合，磨擦系數小，啟閉力矩低；填料采用ptfe標準填料，密封性能好，維修更換方便；帶有彈性的閘板，可補償閘板密封與閥座密封面之間楔角偏差，吻合度好，密封效果理想。

二、Z41F46襯氟閘閥應用范圍：

z41f3、z41f46襯氟閘閥適用在-50℃～150℃的各種濃度的王水、硫、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，fep還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。

閥體有扁體和圓體兩種形狀：gb國標閥門采用圓體，ansi磅級美標閥門dn≤300lb采用扁體，dn≥400lb采用圓體。

三、Z41F46襯氟閘閥結構特點：
1、閥體、閥蓋的內腔和閘板、閥桿外表面等直接與介質接觸的部件，全部名襯fep（f46）等氟塑料；
2、密封副為fpf（f46）/ fep（f46）或其它材料組合，摩擦系數小，啟閉力矩低；
3、填料采用ptfe（f4）標準填料，密封性能好，維護更換方便；
4、帶有彈性的閘板，可補償閘板密封面與閥座密封面之間楔角偏差，吻合度好，密封效果理想；
5、介質可從兩側任意方向通過閘閥，適用于介質方向可能改變的管路上作用啟閉裝置。

a、產品連接件少，整體鋼性好。
b、截流速度快。
c、開度限位機構方便，靈活，精確。
d、體形小巧，外形美觀。
e、操作簡單，省力，維修方便。
f、流體阻力小，密封面受介質的沖蝕小。
g、介質流向不愛限制，不擾流，不降低壓力。

四、Z41F46襯氟閘閥主要外形尺寸
