一、國標無導流孔平板閘閥產品特點
沃茈閥門（上海）有限公司生產銷售的國標無導流孔平板閘閥具有密封性能可靠、啟閉力矩小、具有抗硫耐磨、使用壽命長、可通毛球清掃管線等特點；適用水、石油、天然氣、蒸汽等非腐蝕性和腐蝕性介質的管路系統中作啟閉裝置，特別適用于石化、油、氣、長輸管線等領域。
公稱壓力 | 產品型號 | |
1.0～16.0mpa | 無導流孔 | z6s43wf、z6s43wd、z6s43wy、z6s43wbf、z6s43wby |
有導流孔 | z6s43nf、z6s43df、z6s43yf、z6s43f、z6s43d、z6s43y |
二、國標無導流孔平板閘閥性能規范
壓力等級 | 常溫下壓力試驗(mpa) | 適用溫度(℃) | 適用介質 | |||||||
殼體 | 左密封 | 右密封 | 低壓密封 | "g"型 | "d"型 | 普通型 | "kz"型 | "z"型 | ||
公稱壓力 | 1.0 | 1.5 | 1.1 | 1.1 | 0.6 | -29～250 | -45～121 | -29～121 | 含h2s和co2 | 石油、天然氣、水等 |
1.6 | 2.4 | 1.76 | 1.76 | 0.6 | ||||||
2.5 | 3.75 | 2.75 | 2.75 | 0.6 | ||||||
4.0 | 6.0 | 4.4 | 4.4 | 0.6 | ||||||
6.4 | 9.6 | 7.04 | 7.04 | 0.6 | ||||||
10.0 | 15.0 | 11.0 | 11.0 | 0.6 | ||||||
16.0 | 24.0 | 17.6 | 17.6 | 0.6 | ||||||
磅級 lb | 150 | 2.93 | 2.07 | 2.07 | 0.6 | |||||
300 | 5.52 | 5.52 | 5.52 | 0.6 | ||||||
400 | 10.0 | 7.31 | 7.31 | 0.6 | ||||||
600 | 15.0 | 11.03 | 11.03 | 0.6 | ||||||
900 | 22.4 | 16.54 | 16.54 | 0.6 | ||||||
三、國標無導流孔平板閘閥主要零件材料
零件名稱 | 閥體、閥蓋 | 閘板 | 閥桿 | 閥座 | 閥桿螺母 | 密封圈 | 填料 | 密封指 |
"z"型 | wcb | 合金鋼(特殊處理) | 不銹鋼 | 合金鋼(特殊處理) | 鋁青銅 | 填充四氟 | 填充四氟、膨脹石墨 | 耐油密封脂 |
"kz"型 | 抗硫不銹鋼 | 抗硫密封脂 |

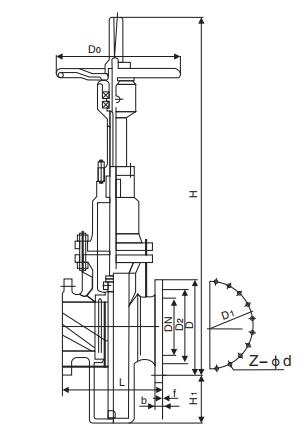

四、國標無導流孔平板閘閥主要外形尺寸
dn | pn16 | pn40 | pn40 | pn100 | pn160 | 900lb |
50 | 178 | 216 | 250 | 292 | 280 | 330 |
65 | 190 | 241 | 280 | 330 | 315 | 356 |
80 | 203 | 283 | 310 | 356 | 380 | 381 |
100 | 229 | 305 | 350 | 432 | 425 | 457 |
125 | 254 | 381 | 400 | 508 | 480 | 559 |
150 | 267 | 403 | 450 | 559 | 530 | 610 |
200 | 292 | 419 | 550 | 660 | 620 | 737 |
250 | 330 | 457 | 650 | 787 | 730 | 838 |
300 | 356 | 502 | 750 | 838 | 850 | 965 |
350 | 381 | 762 | 850 | 889 | 980 | 1029 |
400 | 406 | 838 | 950 | 991 | 1100 | 1130 |
450 | 432 | 914 | 1050 | 1092 | 1200 | 1219 |
500 | 457 | 991 | 1150 | 1194 | 1250 | 1321 |
600 | 508 | 1143 | 1350 | 1397 | 1450 | 1549 |
700 | 610 | 1346 | 1450 |
