閘閥壓力異常升高的危害

壓力異常升高的形成在很多閘閥應用中會出現驚人的相似，因?yàn)樵诤芏喙I(yè)系統中出現的兩大因素是相似的，即啟動后系統介質由冷態變?yōu)闊釕B(tài)；閘門在冷態時關閉，在熱態時打開。因此，如果不對系統采取措施，異常升壓對系統的損害幾乎是不可避免的，這有三個危害:

(1)損壞閥門本身

通常，閥殼、閥蓋和閥桿零件的強度是根據閥門的公稱壓力設計的。當壓力異常增大時，開啟壓力會加倍，導致相關零件的使用應力。當材料的實際應力超過許用應力時，高應力部位就會斷裂，導致閥門打不開，整個閥門損壞或報廢。

(2)破壞系統安全

顯然，當殼體、閥蓋等承壓部件超壓時，是非常危險的。一旦發生超壓，薄弱部位可能會先穿孔，造成介質泄漏。其填料和自密封環部件經常被高壓流體沖刷，造成大量介質泄漏。當介質為高溫氣體、有毒氣體、有害氣體時，會更加嚴重，甚至對設備和人員造成傷害。

(3)對生產控制過程造成重大損失。

閥門的正常開啟和關閉是各種工業過程控制的關鍵。一旦無法實現這種控制，系統就會停機維護，造成巨大的直接或間接損失。

閘閥壓力異常升高的危害及防護措施

(1)在閥門內部開一個泄壓孔。

解決中腔壓力異常升高的根本辦法是平衡中腔壓力，開泄壓孔是最經濟有效的方案。如圖2所示，在上游側閘板和入口側閥座的外圓上分別開有泄壓孔。當中腔壓力升高時，中腔壓力會自動釋放到上游側，中腔壓力始終與上游側壓力相等，從而避免壓力異常升高的發生。

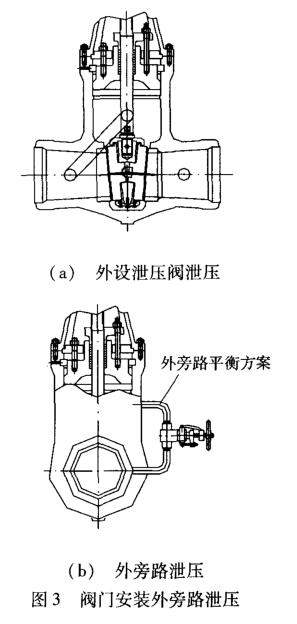

(2)閥門安裝外部旁路泄壓

對于出廠閥門，可以使用外部旁路和外部泄壓閥來降低中間腔的壓力，如圖3所示。

帶有截止閥的旁路用于連接中間空腔和上游側。當主閘板關閉時，截止閥可以關閉(取決于中間腔的溫度變化，過高必須打開)。開啟主閘閥時，應先開啟旁路截止閥，待中腔壓力降低后再開啟主閘閥。

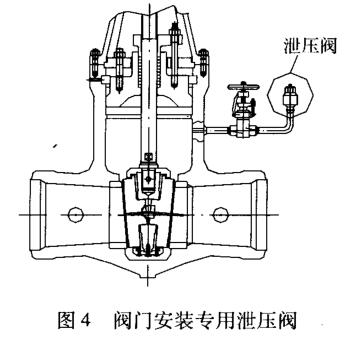

(3)在閥門外部安裝一個特殊的泄壓閥。

圖4所示為閘閥中間腔外泄壓閥的控制壓力范圍，泄壓閥的排放壓力設定為主閥的額定工作壓力。當中間腔超壓時，它會自動排放到設定壓力，從而維持主閘閥的安全運行。

截止閥安裝在泄壓閥的前面，以便于泄壓閥的調整和維護。泄壓閥的壓力設置通常可以認為是1.33PN (PN是系統閥門的標稱應力)。

另外，調試閥門尤其是電動閥時，要注意關閉行程和關閉扭矩的控制，盡可能降低關閉扭矩，防止閘板楔入；高溫閥門應考慮高溫下閥桿熱膨脹引起的閘板楔入。建議在調試高溫高壓大口徑閘閥時，閘門到位后，閥桿要有備份，避免真正的卡死事故。

異常超壓是雙座閘閥的隱形殺手，嚴重威脅設備和系統的安全運行，必須引起重視。在設計和安裝閘閥，特別是高溫、高壓、大口徑的閘閥時，必須考慮異常超壓的發生，并采取必要的預防措施。
