一、Q41F浮動式球閥 概述：
沃茈閥門（上海）有限公司生產銷售的Q41F浮動式球閥球閥是一種重要的閥類，在石油化工、長輸管線等領域有廣泛應用。球閥的關閉件是一個帶孔的球體（或部分球），球體隨閥桿轉動，實現閥門的開啟或關閉。
在各種閥門中，球閥的流動阻力較小，全徑球閥打開時，球體通道、閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的流過。
球閥旋轉90°即可全關全開，啟閉迅速。與相同規格的閘閥、截止閥比較、球閥體積小、重量輕，便于管道安裝。
二、Q41F浮動式球閥主要零件材料:
| 序號 no. | 零件名稱 | 材質 | |
| gb | astm | ||
| 1 | 閥體 | wcb | a2116-wcb |
| 2 | 密封圈 | ptfe | ptfe |
| 3 | 球體 | 1c18ni9ti | ss304 |
| 4 | 螺母 | 35 | a194-2h |
| 5 | 螺柱 | 35crmoa | a193-b7 |
| 6 | 石體 | wcb | a216-wcb |
| 7 | 墊片 | 柔性石墨+不銹鋼 | b12.10-304f/.g |
| 8 | 填料 | ptfe | ptfe |
| 9 | 填料壓蓋 | wcb | a2116-wcb |
| 10 | 定位片 | 25 | a105 |
| 11 | 擋圈 | 65mn | aisi 1066 |
| 12 | 手柄 | k33 | a47-667 gr.32510 |
| 13 | 閥桿 | 1cr33 | a276-410 |
| 14 | 螺釘 | 35 | a193-b7 |
| 15 | 止推墊片 | ptfe | ptfe |
三、Q41F浮動式球閥技術規范:
| 設計依據 | 國標系列 | 美標系列 | |
| 設計標準 | gb/t12237 | ap16d | ansi b16.34 |
| 法蘭連接結構長度 | gb/t12221 | ap16d | ansi b16.10 |
| 結構長度（焊接） | gb/t15188.1 | ap16d | ansi b16.10 |
| 連接法蘭 | gb/t9113 jb/t79 hg20592 | ansi b16.5、b16.47 | |
| 對焊端 | gb/t12224 | ansi b16.25 | |
| 試驗和檢驗 | gb/t9092 | ap16d | ap1598 |

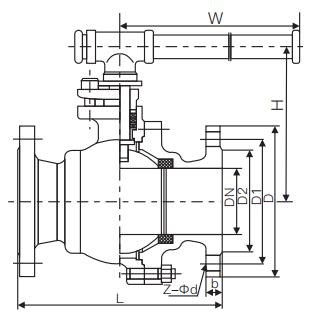

四、Q41F浮動式球閥 主要外形尺寸:
| 公稱通徑 | 15 | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| d1 | 13 | 19 | 25 | 38 | 64 | 64 | 76 | 102 | 127 | 152 | 203 |
| l | 108 | 117 | 127 | 165 | 191 | 191 | 203 | 229 | 356 | 394 | 457 |
| h | 59 | 63 | 75 | 95 | 142 | 142 | 152 | 178 | 252 | 272 | 342 |
| w | 130 | 130 | 160 | 230 | 400 | 400 | 400 | 650 | 1050 | 1050 | 1410 |
| wt（kg） | 2.5 | 3 | 5 | 7 | 15 | 19 | 19 | 33 | 58 | 93 | 160 |
